Ligne de finition autobus — cabines de peinture et de cire

Problème

Un constructeur mondial d’autobus et de véhicules utilitaires transférait sa ligne de finition dans un nouveau bâtiment. La finition est le dernier maillon de la production d’autobus : retouche de peinture, application de cire et séchage s’y déroulent. Le nouveau bâtiment exigeait huit cabines de process distinctes.

Le besoin réel n’était pourtant pas les cabines. Il fallait que les différents process fonctionnent en cohérence, que les bilans d’air soient correctement établis, la consommation d’énergie optimisée, la qualité de peinture préservée et les systèmes de sécurité conçus comme un ensemble. Réparties entre plusieurs entreprises, ces huit cabines auraient exposé le client à des risques évidents : variations de la qualité de surface, arrêts de production, consommation d’énergie élevée, difficultés de mise en service, non-conformités ATEX — et surtout, l’incertitude sur la responsabilité en cas de problème.

Solution

Novatek a pris en charge les huit cabines de process sous la responsabilité d’un entrepreneur unique : conception du process, fabrication des cabines, centrales de traitement d’air, filtration, systèmes de chauffage, montage mécanique et électrique, automatisation, instrumentation de terrain, mise en service et formation des opérateurs. Les élévateurs hydrauliques pour personnel et les systèmes de séchage infrarouge (IRT) faisaient partie du périmètre.

La gestion de l’air constituait l’ossature de la conception. La cabine combinée fonctionne selon quatre régimes distincts dans une seule enveloppe, le four de séchage de cire recycle la majeure partie de son air et les cabines de peinture sont maintenues en surpression permanente. L’ensemble utilise des équipements antidéflagrants conformes ATEX, des moteurs de classe de rendement IE4 et une filtration de classes EN 779 / EN 1822.

Résultat

Une ligne de finition complète de huit cabines a été livrée sous une responsabilité d’ingénierie unique ; les systèmes ont été mis en service, les process ont fonctionné de manière stable et ont satisfait aux exigences de production. Le client a obtenu une solution complète auprès d’un interlocuteur unique, des coûts d’exploitation réduits, un meilleur contrôle du process et une gestion de la maintenance simplifiée.

Fiche technique

Systèmes livrés

• Cabine combinée de peinture et de séchage
• Cabines de retouche peinture (2 unités)
• Fours de séchage de retouche (2 unités)
• Zone de masquage cire
• Cabine d’application de cire
• Four de séchage de cire

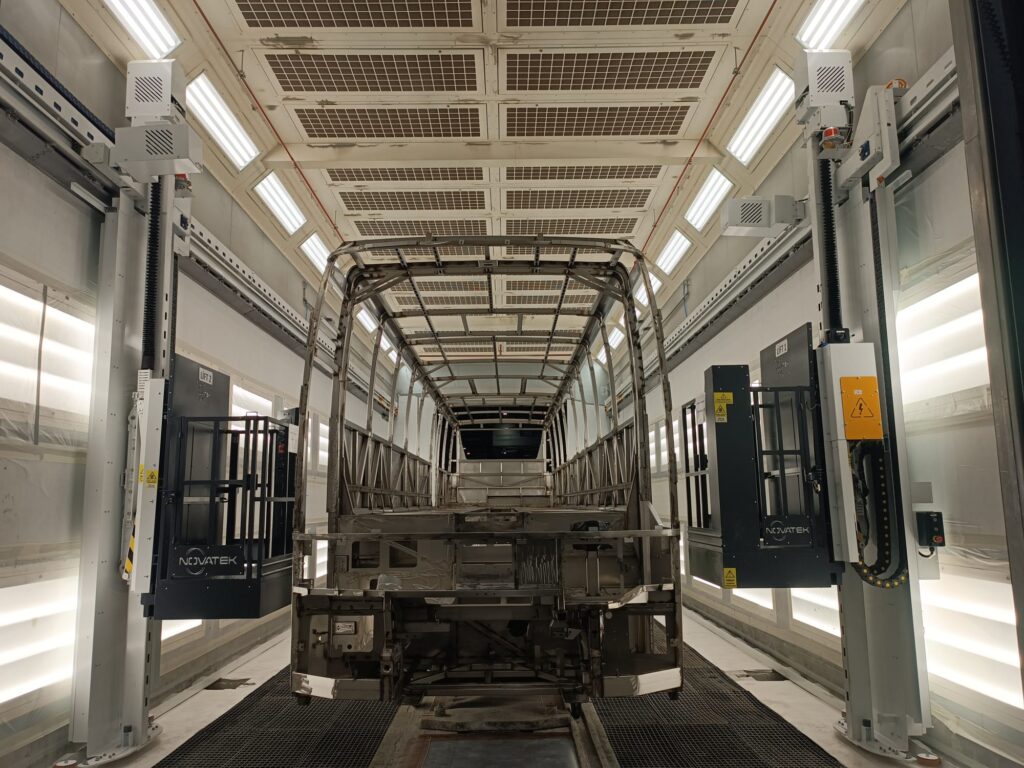

• Élévateurs hydrauliques et systèmes de séchage infrarouge (IRT)
• Système d’automatisation, instrumentation de terrain, montage mécanique et électrique

Choix d’ingénierie

Une cabine combinée divisible

La cabine combinée de 23 200 mm se divise en deux zones de travail indépendantes grâce au rideau métallique central. La section de 5 mètres est alimentée par sa propre centrale à 44 000 m³/h et 15 kW, celle de 18 mètres à 156 000 m³/h et 55 kW.

Le gain apparaît à l’exploitation : une petite retouche n’oblige pas à chauffer et ventiler les 23 mètres, et l’on peut peindre dans une section pendant que l’autre sèche. Construire un seul grand volume aurait été plus simple ; l’exploiter aurait coûté plusieurs fois plus cher.

Quatre régimes d’air dans une seule enveloppe

La cabine combinée fonctionne selon quatre régimes distincts : 100 % d’air neuf et 100 % d’extraction en peinture et en flash-off, 80 % de recyclage avec 20 % d’air neuf en séchage, puis de nouveau 100 % d’air neuf en refroidissement. Les transitions sont automatiques, par registres pneumatiques et servomoteurs.

La cabine reste en surpression permanente à chaque phase. Empêcher l’entrée de poussière de l’extérieur détermine directement la qualité de surface. La peinture s’applique entre 20 et 25 °C, la cuisson à 80 °C au maximum, réglable ; un thermostat de sécurité arrête l’installation à 90 °C.

Séchage de cire en circuit fermé

Le four de séchage de cire travaille à 40 ±2 °C et réutilise 90 à 95 % de son air ; face à 90 000 m³/h de recyclage, l’air neuf n’est que de 9 000 m³/h. Recycler l’air chauffé au lieu de le rejeter à la cheminée constitue, à cette échelle, le premier poste de consommation de gaz naturel.

Le rapport n’est pas figé : la part d’air neuf se règle par l’automatisation et un registre modulant afin de maîtriser les composés volatils dans la cabine. L’air chaud est soufflé sous le véhicule et extrait en partie haute — la cire s’applique sur les surfaces basses et intérieures, le flux part donc de là.

Filtration d’extraction à six étages

Le circuit d’extraction de la cabine combinée comporte six étages : filtre séparateur, filtre box, second séparateur, second filtre box, matelas paint stop et enfin filtre à poches M5. Chaque étage protège le suivant.

Le dernier étage est le plus souvent négligé et constitue l’erreur la plus coûteuse : dès que de l’air chargé atteint la récupération de chaleur et le groupe cheminée, le rendement chute et la ligne doit être arrêtée pour nettoyage. Le côté air neuf comporte deux étages — un préfiltre M5 et un filtre plafond M5 tenue 100 °C.

ATEX : un résultat de conception, non un document

La peinture en phase solvant place la cabine et le circuit d’extraction sous classement d’atmosphère explosive. Des équipements antidéflagrants ont été utilisés partout : éclairage certifié ATEX Zone 1 dans la cabine combinée, Zone 2/22 dans les autres cabines.

S’y ajoutent les verrouillages de sécurité, les issues de secours à barre anti-panique ouvrant de l’intérieur, une surveillance de débit redondante qui verrouille le process sous le débit d’extraction minimal, et des thermostats de sécurité en cas de surchauffe. L’ATEX n’est pas un document de livraison mais le résultat d’un zonage à réaliser avant le choix des équipements ; sans classement, ni éclairage, ni prise, ni ventilateur, ni capteur ne peut être défini.

Études menées en phase de conception

• Calculs de débits d’air et analyses de pertes de charge
• Calculs de puissance thermique et sélection des ventilateurs
• Calculs de filtration
• Analyses de consommation énergétique
• Évaluations de zonage ATEX
• Analyses des scénarios d’automatisation

FAT, SAT et réception définitive

Un projet à l’échelle OEM ne se livre pas avec « c’est construit, ça tourne ». Sur ses projets clé en main, Novatek vérifie la performance de l’installation par un processus de réception en trois étapes, conforme à la pratique OEM internationale. Chaque étape s’appuie sur des critères techniques mesurables et des rapports d’essai enregistrés.

FAT — Factory Acceptance Test

Les équipements sont testés dans notre propre usine avant expédition : qualité de fabrication, contrôles fonctionnels, scénarios d’automatisation et conformité au cahier des charges. Un défaut se trouve à l’atelier et non sur site — plus rapide à corriger, et incomparablement moins cher.

SAT — Site Acceptance Test

Après montage et mise en service, l’installation est vérifiée en conditions réelles d’exploitation : paramètres de process, débits et vitesses d’air, pression de cabine, courbes de température, scénarios d’automatisation et fonctions de sécurité. Chaque valeur annoncée en conception est démontrée par la mesure sur site.

Réception définitive

L’étape de remise au cours de laquelle il est définitivement confirmé que l’installation satisfait aux critères contractuels, aux objectifs de performance et aux exigences d’exploitation. À partir de là, l’installation entre dans le plan de production du client.

Chaîne de livraison Novatek : conception fabrication FAT montage mise en service SAT réception définitive

Pourquoi Novatek

Nous construisons des ateliers de peinture industriels depuis 2011. Ce projet résume aussi notre façon de travailler : huit cabines n’ont pas été réparties entre huit fournisseurs, et une chaîne de responsabilité unique a été établie de la conception du process jusqu’à la formation des opérateurs.

• Un contrat, un interlocuteur. Conception du process, fabrication, montage mécanique et électrique, intégration de l’automatisation et mise en service viennent de la même équipe. Si le bilan d’air ne tient pas, la responsabilité ne se discute pas.
• Notre propre fabrication. Les cabines sont produites dans notre usine de Saruhanlı, Manisa. L’ingénieur qui conçoit et l’atelier qui fabrique sont sous le même toit ; la fabricabilité se règle au stade du plan, pas sur le chantier.
• L’habitude des cahiers des charges OEM. Le zonage ATEX, les classes de filtres EN 779 / EN 1822 et le choix moteur IE4 sont des données d’entrée de la conception, non des étiquettes ajoutées après coup. Nous avons installé des lignes dans dix secteurs et sur trois continents, dans l’automobile, l’aéronautique et la défense.
• Une livraison mesurée. La chaîne FAT, SAT et réception définitive justifie chaque valeur annoncée par un rapport d’essai enregistré. Le travail ne s’arrête pas au démarrage de l’installation — notice d’utilisation, formation des opérateurs et plans de maintenance font partie de la livraison.
