Линия финишной отделки автобусов — окрасочные и восковые кабины

Проблема

Глобальный производитель автобусов и коммерческого транспорта переносил линию финишной отделки в новое здание. Финиш — последнее звено производства автобуса: здесь выполняются ремонтная окраска, нанесение воска и сушка. Для нового здания требовалось восемь отдельных технологических кабин.

Однако настоящей задачей были не кабины. Требовалось согласовать работу разных процессов, правильно построить воздушные балансы, оптимизировать энергопотребление, сохранить качество окраски и спроектировать системы безопасности как единое целое. Если бы эти восемь кабин распределили между разными подрядчиками, риски были очевидны: колебания качества лакокрасочной поверхности, простои производства, высокое энергопотребление, проблемы при пусконаладке, несоответствия ATEX — и прежде всего неопределённость в том, кто отвечает, когда что-то идёт не так.

Решение

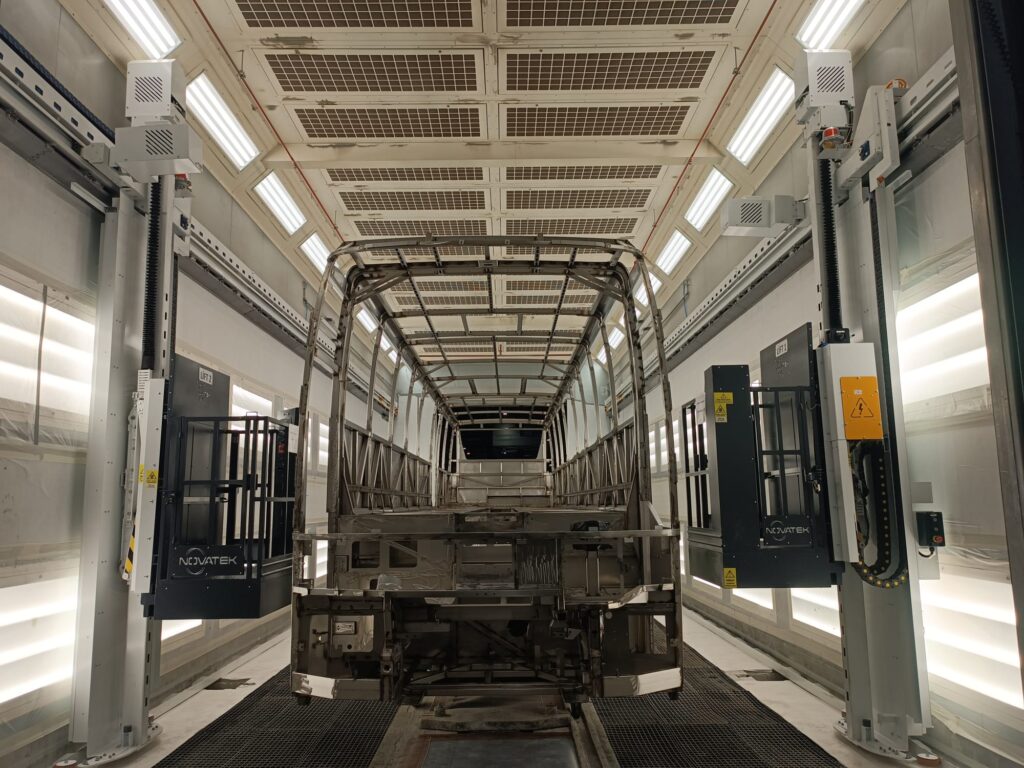

Novatek взяла на себя все восемь технологических кабин под ответственностью единого подрядчика: проектирование процесса, изготовление кабин, приточные установки, фильтрация, системы нагрева, механический и электрический монтаж, автоматизация, полевая КИПиА, пусконаладка и обучение операторов. В объём вошли гидравлические подъёмники для персонала и инфракрасные системы сушки (IRT).

Основой проекта стало управление воздухом. Комбинированная кабина работает в четырёх различных режимах в одном корпусе, печь сушки воска возвращает большую часть воздуха, а окрасочные кабины постоянно находятся под избыточным давлением. Во всех системах применены взрывозащищённое оборудование в соответствии с ATEX, двигатели класса энергоэффективности IE4 и фильтрация классов EN 779 / EN 1822.

Результат

Полная линия финишной отделки из восьми кабин сдана под единой инженерной ответственностью; системы введены в эксплуатацию, процессы работали стабильно и обеспечили производственные требования. Заказчик получил комплексное решение через единого исполнителя, более низкие эксплуатационные затраты, более высокий контроль процесса и упрощённое управление обслуживанием.

Технические данные

Поставленные системы

• Комбинированная кабина окраски и сушки
• Кабины ремонтной окраски (2 шт.)
• Печи сушки ремонтной окраски (2 шт.)
• Зона маскирования перед нанесением воска
• Кабина нанесения воска
• Печь сушки воска
• Гидравлические подъёмники и инфракрасные системы сушки (IRT)
• Система автоматизации, полевая КИПиА, механический и электрический монтаж

Инженерные решения

Разделяемая комбинированная кабина

Комбинированная кабина длиной 23 200 мм делится рулонными воротами посередине на две независимые рабочие зоны. 5-метровая секция питается от собственной установки с расходом 44 000 м³/ч и мощностью 15 кВт, 18-метровая — 156 000 м³/ч и 55 кВт.

Выгода проявляется в эксплуатации: для небольшой ремонтной операции не нужно нагревать и вентилировать все 23 метра, а в одной секции можно красить, пока в другой идёт сушка. Построить один большой объём было бы проще; эксплуатировать его пришлось бы в разы дороже.

Четыре воздушных режима в одном корпусе

Комбинированная кабина работает в четырёх режимах в одном корпусе: 100 % свежего воздуха и 100 % вытяжки при окраске и выдержке, 80 % рециркуляции с 20 % свежего воздуха при сушке, снова 100 % свежего воздуха при охлаждении. Переходы выполняются автоматически пневматическими и серводвигательными заслонками.

Кабина на всех этапах находится под постоянным избыточным давлением. Предотвращение попадания пыли извне напрямую определяет качество лакокрасочной поверхности. Окраска выполняется при 20–25 °C, полимеризация — при регулируемой температуре не выше 80 °C; предохранительный термостат отключает систему при 90 °C.

Сушка воска по замкнутому контуру

Печь сушки воска работает при 40 ±2 °C и повторно использует 90–95 % воздуха; против 90 000 м³/ч рециркуляции свежий воздух составляет лишь 9 000 м³/ч. Возврат нагретого воздуха вместо выброса в трубу — крупнейшая единичная статья потребления природного газа в таком масштабе.

Соотношение не фиксировано: доля свежего воздуха регулируется автоматикой и пропорциональной заслонкой для контроля летучих компонентов внутри кабины. Горячий воздух подаётся снизу под транспортное средство, вытяжка идёт из верхней зоны — воск наносится на нижние и внутренние поверхности, поэтому поток начинается оттуда.

Шестиступенчатая фильтрация вытяжки

Вытяжной тракт комбинированной кабины состоит из шести ступеней: сепараторный фильтр, box-фильтр, второй сепаратор, второй box-фильтр, мат paint stop и, наконец, карманный фильтр M5. Каждая ступень защищает следующую.

Последняя ступень чаще всего остаётся без внимания и оказывается самой дорогой ошибкой: как только загрязнённый воздух попадает в рекуператор и дымовую группу, КПД падает, а линию приходится останавливать на чистку. Приточная сторона двухступенчатая — предварительный фильтр M5 и потолочный фильтр M5 с термостойкостью 100 °C.

ATEX: результат проектирования, а не документ

Окраска на основе растворителей относит кабину и вытяжной тракт к классификации взрывоопасных зон. Во всех системах применено взрывозащищённое оборудование: в комбинированной кабине — освещение с сертификатом ATEX Zone 1, в остальных кабинах — класса Zone 2/22.

Это дополняют защитные блокировки, аварийные выходы с антипаническими ручками, открывающиеся изнутри, резервированный контроль расхода, блокирующий процесс при падении вытяжки ниже минимума, и предохранительные термостаты при перегреве. ATEX — не сдаточный документ, а результат оценки зон, которую необходимо выполнить до выбора оборудования; без классификации нельзя подобрать ни освещение, ни розетки, ни вентиляторы, ни датчики.

Расчёты на стадии проектирования

• Расчёты расходов воздуха и анализ потерь давления
• Расчёты тепловой мощности и подбор вентиляторов
• Расчёты фильтрации
• Анализ энергопотребления
• Оценка взрывоопасных зон ATEX
• Анализ сценариев автоматизации

FAT, SAT и окончательная приёмка

Проект уровня OEM не сдаётся словами «построили, работает». В проектах под ключ Novatek подтверждает характеристики системы трёхэтапной процедурой приёмки, соответствующей международной практике OEM. Каждый этап опирается на измеримые технические критерии и оформленные протоколы испытаний.

FAT — заводские приёмочные испытания

Оборудование испытывается на нашем заводе до отгрузки: качество изготовления, функциональные проверки, сценарии автоматизации и соответствие техническому заданию. Недостаток обнаруживается в цехе, а не на площадке — устранить его быстрее и несопоставимо дешевле.

SAT — приёмочные испытания на площадке

После монтажа и пусконаладки система проверяется в реальных условиях эксплуатации: параметры процесса, расходы и скорости воздуха, давление в кабине, температурные кривые, сценарии автоматизации и функции безопасности. Каждое значение, заявленное на стадии проектирования, подтверждается измерением на объекте.

Окончательная приёмка

Этап передачи, на котором окончательно подтверждается, что система отвечает условиям договора, целевым показателям и эксплуатационным требованиям. С этого момента установка входит в производственный план заказчика.

Цепочка сдачи Novatek: проектирование изготовление FAT монтаж пусконаладка SAT окончательная приёмка

Почему Novatek

Мы строим промышленные окрасочные производства с 2011 года. Этот проект хорошо показывает и то, как мы работаем: восемь кабин не были распределены между восемью поставщиками — от проектирования процесса до обучения операторов выстроена единая цепочка ответственности.

• Один договор, один исполнитель. Проектирование процесса, изготовление, механический и электрический монтаж, интеграция автоматизации и пусконаладка выполняются одной командой. Если воздушный баланс не сходится, вопрос об ответственности не обсуждается.
• Собственное производство. Кабины изготавливаются на нашем заводе в Саруханлы, Маниса. Инженер-конструктор и производственный цех находятся под одной крышей; технологичность решается на стадии чертежа, а не на площадке.
• Привычка к требованиям OEM. Оценка зон ATEX, классы фильтров EN 779 / EN 1822 и подбор двигателей IE4 — исходные данные проекта, а не ярлыки, добавленные позже. Мы построили линии в десяти отраслях на трёх континентах: в автомобилестроении, авиации и оборонной промышленности.
• Сдача с измерениями. Цепочка FAT, SAT и окончательной приёмки подтверждает каждое заявленное значение оформленным протоколом испытаний. Работа не заканчивается пуском установки — руководство по эксплуатации, обучение операторов и планы обслуживания входят в объём поставки.
