Otobüs Finish Hattı — 8 Proses Kabini, Tek Yüklenici

Problem

Otomotiv sektöründe faaliyet gösteren, ticari araç ve otobüs üretimi gerçekleştiren global ölçekli bir üretici, finish hattını yeni bir binaya taşıyordu. Finish, otobüsün teslime hazırlandığı son halkadır: tamir boyası, vaks uygulaması ve kurutma burada yapılır. Yeni bina için sekiz ayrı proses kabini gerekiyordu.

Ancak asıl ihtiyaç kabin değildi. Farklı proseslerin birbiriyle uyumlu çalışması, hava dengelerinin doğru kurulması, enerji tüketiminin optimize edilmesi, boya kalitesinin korunması ve güvenlik sistemlerinin bütünsel tasarlanması gerekiyordu. Bu sekiz kabin ayrı yüklenicilere bölünseydi ortaya çıkacak riskler netti: boya yüzey kalitesinde dalgalanma, üretim hattında duruş, yüksek enerji tüketimi, devreye alma problemleri, ATEX uygunsuzlukları — ve hepsinden önce, sorun çıktığında kimin sorumlu olduğunun belirsizleşmesi.

Çözüm

Novatek sekiz proses kabininin tamamını tek yüklenici sorumluluğuyla üstlendi: proses tasarımı, kabin imalatı, hava santralleri, filtrasyon, ısıtma sistemleri, mekanik ve elektrik montajı, otomasyon, saha enstrümantasyonu, devreye alma ve operatör eğitimleri. Kapsama hidrolik personel liftleri ve kızılötesi (IRT) kurutma sistemleri de dahil edildi.

Tasarımın omurgası hava yönetimiydi. Kombine kabin tek gövdede dört ayrı rejim çalıştırıyor, vaks kurutma fırını havanın büyük kısmını geri kazanıyor, boya kabinleri sürekli pozitif basınçta tutuluyor. Bütün sistemlerde ATEX uyumlu ex-proof ekipman, IE4 verimlilik sınıfı motorlar ve EN 779 / EN 1822 sınıfı filtrasyon kullanıldı.

Sonuç

Sekiz kabinlik komple finish hattı tek mühendislik sorumluluğu altında teslim edildi; sistemler devreye alındı, prosesler stabil çalıştı ve üretim gereksinimlerini karşıladı. Müşteri tek muhatap üzerinden komple çözüm, daha düşük işletme maliyeti, daha yüksek proses kontrolü ve daha kolay bakım yönetimi kazandı.

Teknik künye

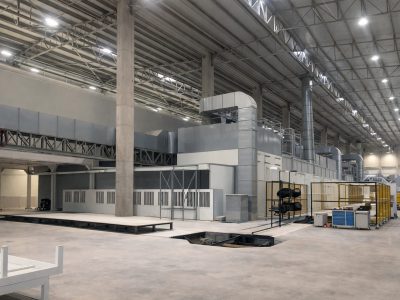

Teslim edilen sistemler

• Kombine boya ve kurutma kabini
• Spot boya kabinleri (2 adet)
• Spot boya kurutma fırınları (2 adet)
• Vaks maskeleme alanı
• Vaks uygulama kabini
• Vaks kurutma fırını

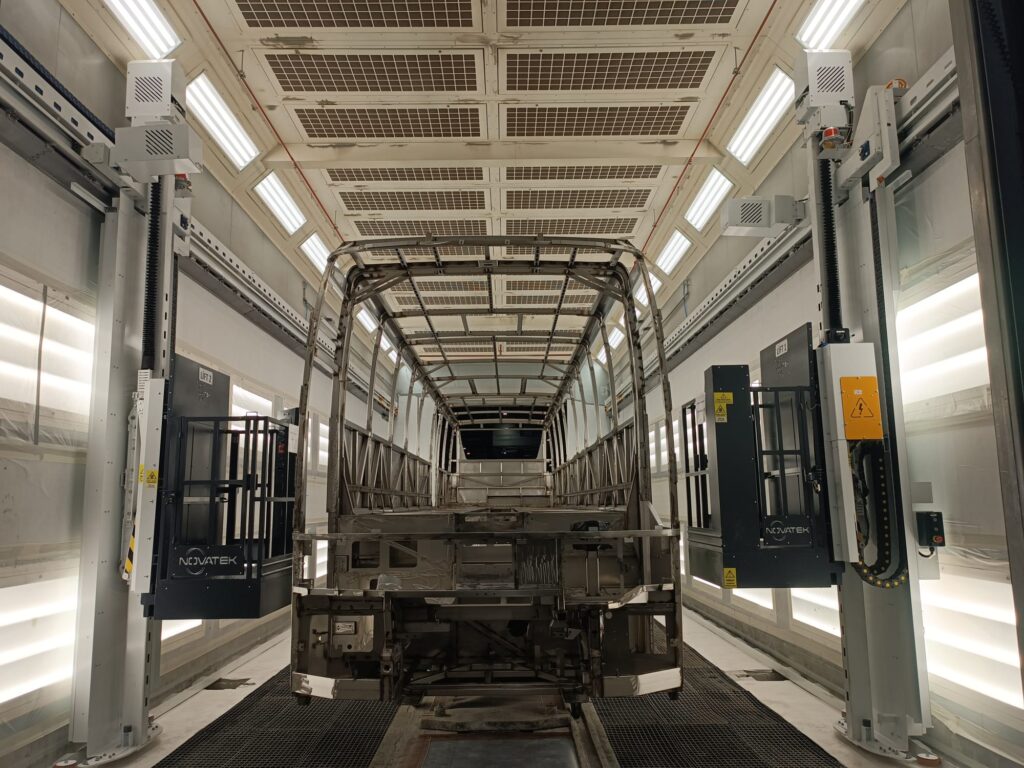

• Hidrolik personel liftleri ve kızılötesi (IRT) kurutma sistemleri
• Otomasyon sistemi, saha enstrümantasyonu, mekanik ve elektrik montaj

Mühendislik kararları

Bölünebilir kombine kabin

23.200 mm uzunluğundaki kombine kabin, ortasındaki rulo kapıyla iki bağımsız çalışma bölgesine ayrılabiliyor. 5 metrelik bölüm 44.000 m³/h ve 15 kW, 18 metrelik bölüm 156.000 m³/h ve 55 kW kendi santralinden besleniyor.

Kazanç işletmede ortaya çıkıyor: küçük bir tamir işi için 23 metrelik hacmin tamamını ısıtmak ve havalandırmak gerekmiyor, aynı anda bir bölümde boyama diğerinde kurutma yapılabiliyor. Tek büyük hacim kurmak daha kolay olurdu; işletme maliyeti kat kat yüksek olurdu.

Dört rejimli hava yönetimi

Kombine kabin tek gövdede dört ayrı rejim çalıştırıyor: boyama ve flash-off aşamalarında %100 taze hava ve %100 egzoz, kurutmada %80 kapalı çevrim sirkülasyon ile %20 taze hava, soğutmada yeniden %100 taze hava. Geçişler pnömatik ve servo motorlu damperlerle otomatik yapılıyor.

Kabin her aşamada sürekli pozitif basınçta tutuluyor. Dışarıdan toz sızmasının önlenmesi, boya yüzey kalitesinin doğrudan belirleyicisidir. Boyama 20–25 °C’de, fırınlama ayarlanabilir şekilde en çok 80 °C’de yapılıyor; emniyet termostatı 90 °C’de sistemi durduruyor.

Kapalı çevrim vaks kurutma

Vaks kurutma fırını 40 ±2 °C’de çalışıyor ve havanın %90–95’ini geri kullanıyor; 90.000 m³/h sirkülasyona karşılık taze hava yalnızca 9.000 m³/h. Isıtılan havayı bacadan atmak yerine döndürmek, bu ölçekte doğalgaz tüketimindeki en büyük tek kalemdir.

Oran sabit değil: kabin içindeki uçucu bileşenlerin kontrolü için taze hava payı otomasyon ve oransal damperle ayarlanabiliyor. Sıcak hava araç altından veriliyor, egzoz üst bölgeden alınıyor — vaks uygulanan yüzeyler aracın alt ve iç kesimleri olduğu için akış oradan başlatılıyor.

Altı kademeli egzoz filtrasyonu

Kombine kabinin egzoz hattı altı kademeden oluşuyor: separatör filtre, box filtre, ikinci separatör, ikinci box filtre, paint stop şiltesi ve son olarak M5 torba filtre. Her kademe bir sonrakini koruyor.

Son kademe çoğu zaman gözden kaçar ve en pahalı hatadır: ısı geri kazanım ve baca grubuna kirli hava gittiğinde verim düşer, temizlik için hat durdurulur. Taze hava tarafı iki kademeli — M5 ön filtre ve 100 °C dayanımlı M5 tavan filtresi.

ATEX: belge değil, tasarım çıktısı

Solvent bazlı boyama, kabini ve egzoz hattını patlayıcı ortam sınıflandırmasına sokar. Sistemlerin tamamında ex-proof ekipman kullanıldı; kombine kabinde Zone 1 ATEX belgeli aydınlatma, diğer kabinlerde Zone 2/22 sınıfında.

Buna güvenlik kilitleri, içeriden açılan panik barlı acil çıkışlar, minimum egzoz debisinin altına düşüldüğünde prosesi kilitleyen yedekli akış izleme ve aşırı ısınmada devreye giren emniyet termostatları eşlik ediyor. ATEX bir teslim evrakı değil, ekipman seçiminden önce yapılması gereken bölge değerlendirmesinin sonucudur; sınıflandırma olmadan aydınlatma, priz, fan ve sensör seçimi yapılamaz.

Tasarım aşamasında yapılan analizler

• Hava debisi hesapları ve basınç kaybı analizleri
• Isıl güç hesapları ve fan seçimleri
• Filtrasyon hesapları
• Enerji tüketim analizleri
• ATEX bölge değerlendirmeleri
• Otomasyon senaryo analizleri

FAT, SAT ve Kesin Kabul

OEM ölçeğinde bir proje “kurduk, çalışıyor” ile teslim edilmez. Novatek anahtar teslim projelerde sistem performansını uluslararası OEM proje yaklaşımına uygun olarak üç aşamalı kabul süreciyle doğrular. Her aşama ölçülebilir teknik kriterlere ve kayıtlı test raporlarına bağlıdır.

FAT — Factory Acceptance Test

Ekipmanlar sevk edilmeden önce, kendi fabrikamızda test edilir: imalat kalitesi, fonksiyon kontrolleri, otomasyon senaryoları ve teknik şartname uygunluğu. Bir eksik sahada değil, atölyede bulunur — düzeltmesi hem daha hızlı hem kıyaslanamayacak kadar ucuzdur.

SAT — Site Acceptance Test

Saha montajı ve devreye alma sonrası, sistem gerçek çalışma koşullarında doğrulanır: proses parametreleri, hava debileri ve hızları, kabin basıncı, sıcaklık eğrileri, otomasyon senaryoları ve güvenlik fonksiyonları. Tasarım aşamasında beyan edilen her değerin sahada da çıktığı ölçülerek gösterilir.

Kesin Kabul

Sistemin sözleşme kriterlerini, performans hedeflerini ve işletme gerekliliklerini sağladığının nihai olarak onaylandığı teslim aşaması. Bu noktadan sonra tesis müşterinin üretim planına girer.

Novatek teslim zinciri: Tasarım İmalat FAT Montaj Devreye Alma SAT Kesin Kabul

Neden Novatek

2011’den bu yana endüstriyel boyahane tesisleri kuruyoruz. Bu proje, işi nasıl yaptığımızın da özeti: sekiz kabin sekiz ayrı tedarikçiye bölünmedi, proses tasarımından operatör eğitimine kadar tek sorumluluk zinciri kuruldu.

• Tek sözleşme, tek muhatap. Proses tasarımı, imalat, mekanik ve elektrik montajı, otomasyon entegrasyonu ve devreye alma aynı ekipten çıkar. Hava dengesi tutmadığında kimin sorumlu olduğu tartışılmaz.
• Kendi imalatımız. Kabinler Manisa Saruhanlı’daki kendi fabrikamızda üretilir. Tasarımı yapan mühendisle imalatı yapan atölye aynı çatı altındadır; üretilebilirlik sorunu sahada değil çizim aşamasında çözülür.
• OEM şartnamesi alışkanlığı. ATEX bölge değerlendirmesi, EN 779 / EN 1822 filtre sınıfları ve IE4 motor seçimi sonradan eklenen etiketler değil, tasarımın girdileridir. Otomotiv, havacılık ve savunma sanayinde on sektöre, üç kıtada hat kurduk.
• Ölçülerek teslim. FAT, SAT ve Kesin Kabul zinciri; beyan edilen her değerin kayıtlı test raporuyla doğrulanması. Tesis çalışmaya başladığında iş bitmez — kullanım kılavuzu, operatör eğitimi ve periyodik bakım planları teslim kapsamındadır.
